Tại Sao Bóng CWF Lại Quan Trọng Với Việc So Màu?
Bạn đang làm việc với tủ so màu X-Rite (Judge QC, SpectraLight QC) và thấy kết quả đánh giá màu sắc không còn chính xác như trước? Hoặc đèn CWF trong tủ đã sáng được hơn 2000 giờ nhưng chưa biết cách thay thế đúng cách?
Bóng đèn CWF F30T8/CW không chỉ đơn thuần là một bóng đèn thông thường. Đây là nguồn sáng huỳnh quang chuẩn thương mại Mỹ (Cool White Fluorescent) với nhiệt độ màu 4150K – mô phỏng chính xác điều kiện ánh sáng tại siêu thị, cửa hàng bán lẻ nơi sản phẩm của bạn sẽ được trưng bày.
Nếu thay bóng sai cách hoặc không reset bộ đếm giờ sau khi thay, kết quả đánh giá màu sẽ sai lệch nghiêm trọng. Điều này dẫn đến hàng loạt vấn đề: khách hàng phàn nàn về màu sắc không đúng, phải sản xuất lại lô hàng, mất tiền và uy tín.
Bài viết này sẽ hướng dẫn bạn từng bước cụ thể để thay bóng đèn CWF F30T8/CW cho tủ so màu X-Rite một cách chuyên nghiệp nhất.

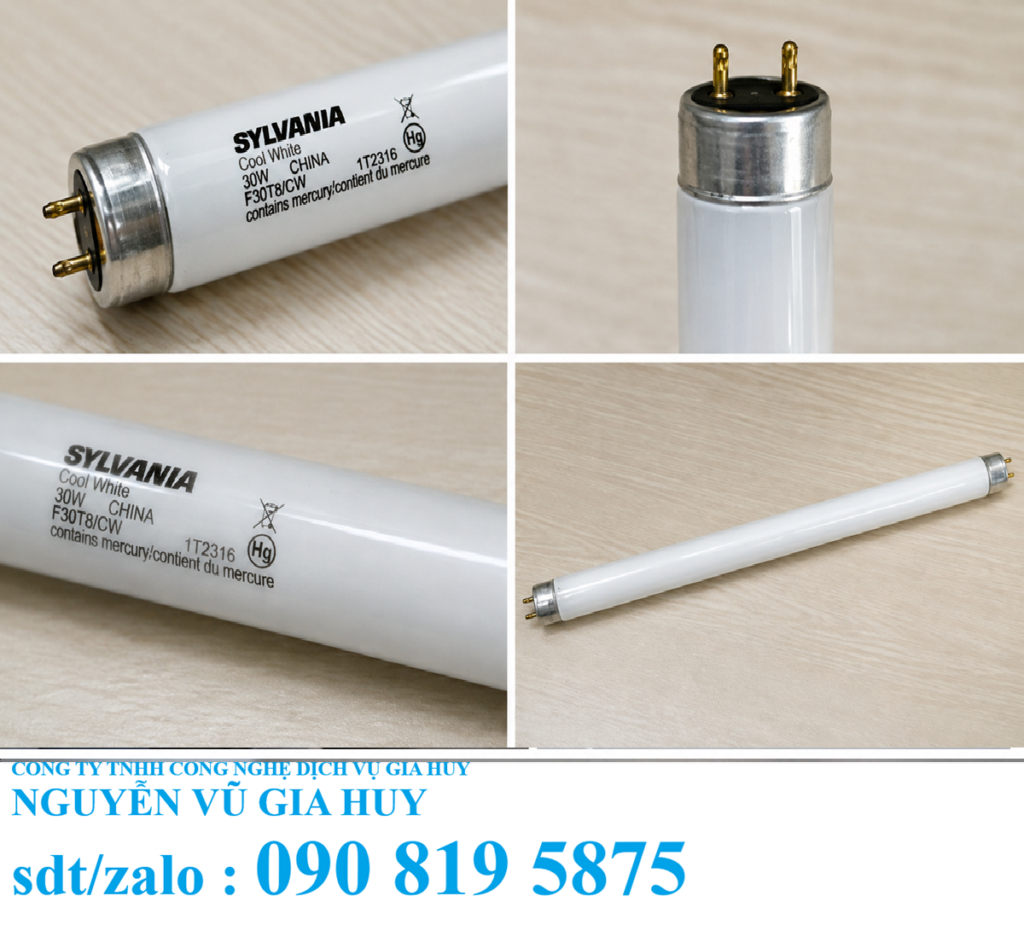

Bóng Đèn CWF F30T8/CW Là Gì?
Đặc Điểm Kỹ Thuật Cần Biết
Trước khi bắt tay vào thay bóng, bạn cần hiểu rõ những thông số quan trọng:
Về cấu tạo và công suất: Bóng CWF F30T8/CW là loại ống huỳnh quang dạng T8 (đường kính 1 inch ~ 25mm), công suất 30W, chiều dài chuẩn 3 feet tương đương khoảng 90cm. Hai đầu bóng có chân cắm bi-pin để kết nối với socket trong tủ.
Về ánh sáng: Nhiệt độ màu 4150K tạo ra ánh sáng trắng hơi lạnh, gần giống với đèn huỳnh quang thông thường trong siêu thị. Chỉ số hoàn màu (CRI) ở mức 62 – không cao như D65 hay TL84, nhưng đây chính là đặc trưng của nguồn sáng CWF chuẩn.
Tại sao CRI thấp lại không phải vấn đề? Bởi vì mục đích của việc sử dụng bóng CWF không phải để tái tạo màu sắc hoàn hảo, mà để mô phỏng chính xác điều kiện ánh sáng mà khách hàng cuối sẽ nhìn thấy sản phẩm. Đây là điểm mấu chốt trong kiểm soát chất lượng màu sắc.
Ứng Dụng Thực Tế Trong Ngành Dệt May – In Ấn
Bóng CWF được sử dụng phổ biến trong các ngành:
- Dệt may xuất khẩu Mỹ: Kiểm tra hiện tượng metamerism (đẳng sắc biến đổi) khi vải được trưng bày tại Target, Walmart.
- In ấn bao bì: Đảm bảo màu sắc nhãn hiệu nhất quán dưới ánh sáng cửa hàng.
- Sản xuất mỹ phẩm: Kiểm tra tone màu son, phấn phù hợp với điều kiện ánh sáng nơi bán hàng.
Nếu doanh nghiệp bạn xuất khẩu sang thị trường Mỹ, bóng CWF là bắt buộc phải có trong quy trình QC màu sắc.
Quy Trình Thay Bóng CWF F30T8/CW Chi Tiết (5 Bước)
Bước 1: Đảm Bảo An Toàn Điện
Đây không phải bước có thể bỏ qua. Tắt hoàn toàn công tắc nguồn trên tủ so màu X-Rite và rút phích cắm ra khỏi ổ điện. Một số dòng tủ như Judge QC có công tắc tổng ở mặt sau, hãy kiểm tra kỹ.
Tại sao phải rút cả phích cắm? Bởi vì ngay cả khi tắt công tắc, ballast (chấn lưu điện tử) bên trong tủ vẫn có thể dự trữ điện áp cao. Việc chạm trực tiếp vào chân cắm bóng đèn khi chưa ngắt hoàn toàn nguồn có thể gây giật điện nguy hiểm.
Đợi ít nhất 2-3 phút sau khi ngắt nguồn để bóng đèn cũ nguội hẳn, đặc biệt nếu tủ vừa mới sử dụng.
Bước 2: Tháo Bóng Cũ Đúng Kỹ Thuật
Mở cửa tủ so màu. Với hầu hết các dòng tủ X-Rite, bóng CWF thường nằm ở vị trí giữa hoặc được đánh dấu bằng nhãn “CWF” trên thanh gá đèn.
Kỹ thuật tháo bóng:
Đặt hai tay nắm chặt hai đầu bóng đèn. Xoay nhẹ bóng theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ khoảng 90 độ. Bạn sẽ cảm thấy hai chân cắm bi-pin không còn bị khóa nữa. Từ từ kéo bóng về phía mình, tránh giật mạnh gây vỡ thủy tinh.
Lưu ý quan trọng: Nếu bóng cũ bị kẹt, đừng dùng lực quá mạnh. Thử xoay theo hướng ngược lại hoặc kiểm tra xem có phần nhựa giữ bóng nào cần tháo ra không.
Sau khi tháo xong, đặt bóng cũ vào hộp bóng mới (để tái sử dụng hộp đựng) và xử lý đúng quy định – bóng huỳnh quang chứa thủy ngân, không được vứt vào thùng rác thông thường.
Bước 3: Lắp Bóng CWF F30T8/CW Mới
Mở hộp bóng đèn CWF F30T8/CW mới. Kiểm tra trước khi lắp:
- Thủy tinh có bị nứt hoặc vỡ không?
- Hai đầu chân cắm có bị cong méo không?
- Nhãn trên bóng có đúng ghi “F30T8/CW” không?
Quy trình lắp đặt:
Cầm bóng ở vị trí giữa thân đèn, không nắm ở hai đầu chân cắm để tránh làm lỏng kết nối. Đưa hai đầu chân cắm vào hai socket ở hai bên khung gá đèn trong tủ. Ban đầu, chân cắm sẽ trượt vào dễ dàng khi thẳng hàng với khe socket.
Sau khi hai đầu đã vào đến vị trí, xoay nhẹ bóng 90 độ cho đến khi nghe tiếng “click” hoặc cảm nhận bóng đã khóa chặt. Thử nhẹ nhàng kéo bóng ra – nếu bóng không rời khỏi socket thì bạn đã lắp đúng.
Bước 4: Reset Bộ Đếm Giờ (Hour Meter) – Bước Quan Trọng Nhất
Đây là bước mà nhiều người bỏ qua và dẫn đến kết quả đánh giá màu sai lệch. Tủ so màu X-Rite có hệ thống đếm giờ sử dụng cho từng bóng đèn. Nếu không reset về 0 sau khi thay bóng mới, hệ thống sẽ vẫn hiển thị số giờ cũ và bạn không biết được bóng đã sử dụng được bao lâu.
Với tủ Judge QC và SpectraLight QC:
Cắm lại nguồn và bật tủ. Nhấn nút “Menu” hoặc “Settings” trên bảng điều khiển phía trước. Dùng phím mũi tên để điều hướng đến mục “Lamp Management” hoặc “Hour Meter”. Chọn vị trí bóng CWF, sau đó chọn “Reset” hoặc “Clear Hours”. Xác nhận khi hệ thống hỏi, màn hình sẽ hiển thị “0000 hours”.
Với tủ Judge II:
Truy cập menu cài đặt bằng cách nhấn và giữ nút nguồn trong 3 giây. Tìm đến “Lamp Hours” > “CWF” > “Reset to Zero”. Một số phiên bản cũ có thể yêu cầu mã PIN, thường là “0000” hoặc liên hệ nhà cung cấp.
Ghi chú ngay trong sổ bảo trì thiết bị: ngày thay bóng, số serial của bóng mới (nếu có), và người thực hiện. Điều này giúp theo dõi lịch sử bảo dưỡng chính xác.
Bước 5: Kiểm Tra Hoạt Động
Đóng cửa tủ so màu. Nhấn nút nguồn sáng CWF trên bảng điều khiển. Bóng nên sáng đều, không nhấp nháy, không có tiếng kêu bất thường từ ballast.
Nếu bóng không sáng: Kiểm tra lại xem đã xoay khóa bóng chưa, hoặc thử tháo ra lắp lại. Nếu vẫn không sáng, có thể ballast hoặc socket bị hỏng – cần liên hệ kỹ thuật viên.
Nếu bóng nhấp nháy liên tục: Đây là dấu hiệu ballast sắp hỏng hoặc tiếp xúc chân cắm chưa tốt. Tắt ngay và kiểm tra lại.
Quy Trình Đánh Giá Màu Chuẩn Sau Khi Thay Bóng
Thời Gian Khởi Động (Warming-up)
Đây là sai lầm phổ biến: Thay bóng xong là bắt đầu đánh giá màu ngay. Sai hoàn toàn.
Bóng huỳnh quang CWF cần từ 3 đến 5 phút để đạt trạng thái ổn định. Trong thời gian này, quang phổ phát ra và cường độ sáng sẽ thay đổi liên tục. Nếu đánh giá màu trong giai đoạn này, kết quả sẽ không đáng tin cậy.
Cách làm đúng: Sau khi bật bóng CWF, để tủ đóng kín, đợi 5 phút rồi mới bắt đầu đặt mẫu vào đánh giá. Trong thời gian chờ này, bạn có thể chuẩn bị mẫu kiểm tra và mẫu chuẩn.
Cách Đặt Mẫu Đúng Chuẩn
Điều kiện quan sát màu ảnh hưởng trực tiếp đến kết quả. Đặt mẫu kiểm tra và mẫu chuẩn cạnh nhau (không chồng lên nhau) trên nền xám tiêu chuẩn Munsell N7. Nền xám này giúp mắt bạn không bị ảnh hưởng bởi hiện tượng đối phản màu.
Góc quan sát 45°/0°: Nguồn sáng chiếu xuống mẫu ở góc 45 độ, mắt bạn nhìn thẳng góc 0 độ (vuông góc với mặt phẳng mẫu). Đây là điều kiện chuẩn trong hầu hết các tiêu chuẩn quốc tế như ASTM D1729, ISO 3664.
Khoảng cách quan sát: Từ 30-40cm, đủ gần để thấy chi tiết nhưng không quá gần gây mỏi mắt.
Tắt Hết Ánh Sáng Xung Quanh
Yêu cầu bắt buộc: Khi đánh giá màu dưới CWF, mọi nguồn sáng bên ngoài phải được tắt hoặc che khuất hoàn toàn. Ánh sáng từ cửa sổ, đèn trần phòng, thậm chí cả ánh sáng phản chiếu từ màn hình máy tính đều có thể gây nhiễu phổ.
Một số tủ X-Rite có hệ thống cảnh báo nếu phát hiện nguồn sáng xung quanh, nhưng không phải tủ nào cũng có. Kiểm tra bằng cách: tắt tất cả đèn CWF trong tủ, đóng cửa tủ, nếu bạn vẫn thấy bóng mờ bên trong thì có ánh sáng lọt vào – cần khắc phục.
Kiểm Tra Hiện Tượng Metamerism
Đây là lý do chính bạn cần có bóng CWF trong tủ so màu. Metamerism (đẳng sắc biến đổi) xảy ra khi hai mẫu màu trông giống nhau dưới một nguồn sáng nhưng khác nhau dưới nguồn sáng khác.
Quy trình kiểm tra:
Đặt mẫu vào tủ, bật đèn D65 (ánh sáng ban ngày 6500K), quan sát và ghi nhận độ chênh lệch màu. Chuyển sang bật đèn CWF (tắt D65), quan sát lại. Nếu mẫu kiểm tra và mẫu chuẩn vốn khớp màu dưới D65 nhưng lại khác nhau rõ rệt dưới CWF, đây chính là metamerism.
Điều này không phải lỗi của bóng đèn hay tủ so màu. Đây là tính chất vật lý của vật liệu. Giải pháp: Phải điều chỉnh công thức phối màu hoặc thay đổi nguyên liệu để đảm bảo màu khớp dưới cả D65 và CWF.
Nhiều khách hàng xuất khẩu Mỹ yêu cầu Delta E dưới CWF phải < 1.0 hoặc < 1.5 tùy theo tiêu chuẩn.
Khi Nào Cần Thay Bóng CWF?
Theo Thời Gian Sử Dụng
Quy định chuẩn: Thay bóng sau 2000 giờ sử dụng hoặc 12 tháng, tùy điều kiện nào đến trước.
Tại sao phải thay dù bóng vẫn sáng? Bởi vì sau thời gian sử dụng này, quang phổ của bóng huỳnh quang bị suy giảm và lệch khỏi tiêu chuẩn CWF. Mắt người không thể nhận biết sự thay đổi này, nhưng thiết bị đo phổ kế sẽ cho kết quả sai lệch đáng kể.
Ví dụ thực tế: Một nhà máy dệt may tại Bình Dương đã gặp trường hợp khách hàng phàn nàn màu vải không đúng, trong khi QC nội bộ vẫn pass. Nguyên nhân: Bóng CWF trong tủ so màu đã sử dụng 2800 giờ nhưng chưa được thay. Sau khi thay bóng mới, họ phát hiện lô hàng thực sự lệch màu Delta E = 2.8.
Dấu Hiệu Nhận Biết Bóng Hỏng
Ngoài thời gian sử dụng, hãy thay bóng ngay nếu xuất hiện các dấu hiệu:
- Đầu bóng xuất hiện vệt đen: Lớp huỳnh quang bên trong bị cháy, phổ ánh sáng đã thay đổi.
- Bóng nhấp nháy khi khởi động: Cần nhiều lần bật tắt mới sáng ổn định.
- Độ sáng giảm rõ rệt: So với bóng mới hoặc bóng ở vị trí khác trong tủ.
- Màu sắc ánh sáng thay đổi: Trở nên vàng hơn hoặc xanh hơn so với ban đầu.
Đừng chờ đến khi bóng tắt hẳn mới thay. Lúc đó, bạn có thể đã pass nhiều mẫu sai mà không biết.
Lập Kế Hoạch Bảo Trì Định Kỳ
Để đảm bảo tính liên tục trong công việc QC, hãy:
- Mua sẵn bóng CWF F30T8/CW dự phòng (thời hạn sử dụng thường 2-3 năm nếu bảo quản đúng cách).
- Thiết lập lịch kiểm tra hàng tuần: Kiểm tra số giờ sử dụng trên hour meter.
- Ghi chép đầy đủ: Ngày thay bóng, nhà cung cấp, số lô sản xuất của bóng.
- Hiệu chuẩn tủ so màu: Sau mỗi lần thay bóng, nên để đơn vị có chứng chỉ kiểm tra và hiệu chuẩn lại tủ để đảm bảo cường độ sáng và phổ ánh sáng đạt chuẩn.
Câu Hỏi Thường Gặp Khi Sử Dụng Bóng CWF
Có Thể Dùng Bóng Huỳnh Quang Thông Thường Thay Thế Không?
Câu trả lời: Tuyệt đối không. Bóng huỳnh quang thông thường (dù cùng công suất 30W, cùng kích thước) không đảm bảo nhiệt độ màu 4150K và phổ ánh sáng chuẩn CWF. Sử dụng bóng sai chuẩn đồng nghĩa với việc kết quả đánh giá màu của bạn không có giá trị.
Khách hàng có quyền từ chối lô hàng nếu phát hiện bạn không sử dụng đúng nguồn sáng chuẩn trong QC. Các tập đoàn lớn như Nike, Adidas, Target đều có đội audit kiểm tra nghiêm ngặt vấn đề này.
Tại Sao Bóng CWF Đắt Hơn Bóng Thường?
Bóng CWF F30T8/CW là sản phẩm công nghiệp chuyên dụng, được sản xuất theo tiêu chuẩn nghiêm ngặt về phổ ánh sáng. Mỗi lô bóng phải qua kiểm tra quang phổ kế để đảm bảo phù hợp với chuẩn ASTM D1729. Chi phí sản xuất và kiểm tra chất lượng cao hơn nhiều so với bóng dân dụng.
Nhưng so với thiệt hại khi phải làm lại hàng hoặc mất khách hàng do màu sắc sai, chi phí mua bóng đúng chuẩn là rất nhỏ. Đây là khoản đầu tư cần thiết cho hệ thống QC.
Bảo Quản Bóng Dự Phòng Như Thế Nào?
Bóng huỳnh quang chưa sử dụng nên được bảo quản trong hộp nguyên seal, nơi khô ráo, nhiệt độ phòng (15-25°C), tránh ánh nắng trực tiếp và độ ẩm cao. Không để bóng ở tư thế đứng tựa vào tường – dễ bị ngã vỡ.
Kiểm tra định kỳ 6 tháng/lần: Mở hộp quan sát xem có dấu hiệu ẩm mốc hoặc oxi hóa ở chân cắm không.
Nên Mua Bóng CWF Ở Đâu?
Chỉ mua từ các nhà phân phối chính thức hoặc đại lý ủy quyền của X-Rite. Trên thị trường có nhiều loại bóng giả, bóng kém chất lượng với giá rẻ hơn nhưng không đảm bảo tiêu chuẩn.
Yêu cầu nhà cung cấp cung cấp: Chứng nhận nguồn gốc, Certificate of Conformance (CoC) xác nhận bóng đạt chuẩn phổ CWF, và hóa đơn VAT đầy đủ.
Tổng Kết: Checklist Thay Bóng CWF Hoàn Chỉnh
Để đảm bảo bạn thực hiện đúng toàn bộ quy trình, hãy check lại các bước sau:
Trước khi thay:
- Tắt nguồn điện và rút phích cắm tủ so màu
- Chuẩn bị bóng CWF F30T8/CW mới, kiểm tra tình trạng bóng
- Đợi bóng cũ nguội hẳn (2-3 phút)
Trong quá trình thay:
- Xoay bóng cũ 90 độ và tháo ra nhẹ nhàng
- Lắp bóng mới, xoay cho đến khi nghe tiếng “click”
- Kiểm tra bóng đã cố định chắc chưa
Sau khi thay:
- Reset hour meter về 0000 giờ cho vị trí bóng CWF
- Ghi chép ngày thay bóng vào sổ bảo trì
- Bật bóng, chờ warming-up 5 phút trước khi sử dụng
- Kiểm tra hoạt động: Không nhấp nháy, không tiếng kêu bất thường
Khi đánh giá màu:
- Tắt hết ánh sáng xung quanh
- Đặt mẫu đúng góc 45°/0° trên nền xám N7
- Kiểm tra metamerism bằng cách chuyển đổi giữa D65 và CWF
Việc thay bóng đèn CWF F30T8/CW cho tủ so màu X-Rite tưởng chừng đơn giản nhưng lại đóng vai trò quyết định trong chất lượng sản phẩm cuối cùng. Một bóng đèn đúng chuẩn, được thay đúng thời điểm và quy trình, sẽ giúp bạn tránh được hàng loạt sai sót đắt giá trong kiểm soát màu sắc.
